TRASMISSIONE WIRELESS PER SENSORE A -5 A +5 VOLT
Registratore-trasmittente wireless industriale
Registratore trasmittente wireless con 5 entrate -5 Volt ..+ 5Volt
Il registratore trasmittente Newsteo permette di trasformare un sensore -5 V … +5 V in sensore wireless. Questo registratore multi-sensori permette di connettere 5 sensori e di alimentarli.
Il Logger può trasmettere i dati in maniera istantanea a un computer di monitoring tramite radiofrequenza o può stoccarli nella propria memoria integrata nell’attesa del tele-rilevamento.
Modelli prodotto:

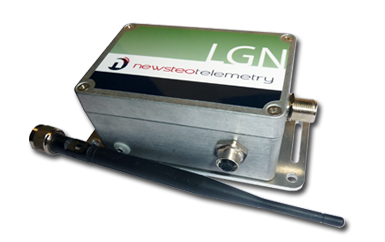

LGN45: unità di misurazione e di trasmissione radio, 5 entrate, interfaccia -5 V a + 5 V
Cavo di collegamento: connessione eseguita dal cliente del sensore di propria scelta
Sensori da connettere:
- Inclinometro
- CTN
- …
A chi si indirizza il registratore di dati per sensore -5 Volt…+5 Volt?
Utilizzatori di sensori: passate da un collegamento con fili a un collegamento wireless, più sicuro, più rapido da installare e meno costoso
Come funziona?
Installazione dei registratori / Data Loggers
Caratteristiche tecniche del registratore
Tipo
Logger con interfaccia per sensore -5 V…+5 V
Numero d’entrate
Gamma di misurazione
-5 V…+5 V
Alimentazione sensore
13.6 V
Consumo massimo: 100 mA max sulla linea (ovvero 20 mA per sensore con 5 sensori collegati)
Precisione (escluso sensore)
± 0.1 % di fondo scala
Risoluzione
24 bits su tutto l’intervallo, ossia 0.6 µV
Compensazione in temperatura
Sensore di temperatura integrato
Temperatura d’utilizzo
-40°C a +85°C
Frequenza della misurazione
Configurabile da 1 misurazione al minuto a 1 misurazione ogni 4 ore
Capacità della memoria
16000 giochi di misurazioni (un gioco di misurazione comprende la misurazione di ognuna delle 5 vie+ temperatura + data e ora dell’insieme)
Sicurezza delle misure
Processo di riconoscimento tra l’emittente e il ricevitore per garantire che nessun dato venga perso durante la trasmissione radio
Salvataggio delle ultime 16 000 misure nella memoria del registratore anche dopo trasmissione al ricettore
Connessione del sensore
Necessita di un cavo per la connessione, disponibile su richiesta.
Vedere il cavo di connessione
Batteria
1 Pila 3.6 V 5.8 Ah FORMATO C a spirale
Batteria accessibile e sostituibile dall’utilizzatore
Autonomia a 25°C
– Frequenza d’acquisizione di 15 minuti
– Collegamento di un sensore con un consumo medio di 50mA a 13,2V
Peso con batteria
Circa 280 g
Dimensioni
Larghezza: 125.4 mm + connettore tipo N femmina
Profondità: 80.4 mm + connettore M12 femmina
Altezza: 58.80 mm
Unità
Alluminio robusto (4 mm) con piastra di fissaggio fornita avvitata sotto l’unità per fissaggio in 4 punti o finestre di passaggio della cinghia
Livello IP
IP66
Protezione termica
Custodia bianca termo-formata per protezione solare e termica
Frequenza di Trasmissione radio
ISM 868 MHz
Portata radio
Fino a 900 metri (con l’antenna fornita)
Antenna fornita
Antenna 1/2 onda
Cavi di connessione per registratore di dati
PFPN-SES58-001
-
- Cavo che permette di collegare il sensore di vostra scelta al registratore di dati
Il cavo è fornito con dei teleruttori rapidi per il montaggio
